Analyse Technique de l'Appareillage HTA
Le remplacement d'un tableau haute tension s'appuie sur une vérification rigoureuse des caractéristiques assignées. Cette étude détaille le passage d'une cellule Merlin Gerin RM6-HN (spécification Enedis HN 64-S-42) vers une solution moderne Schneider RM6².
Documentation Visuelle

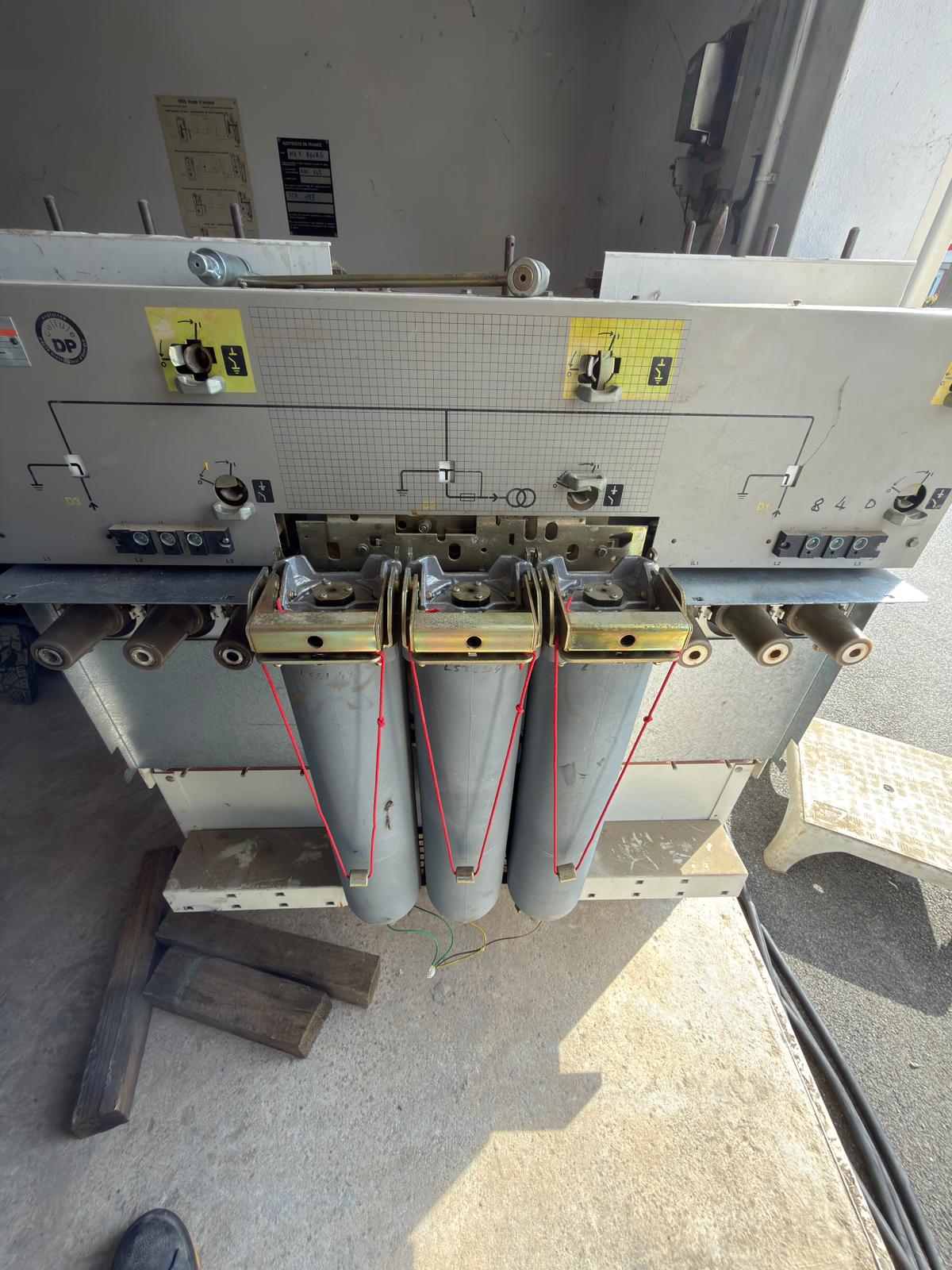

Ancien : Merlin Gerin RM6-HN (1995)

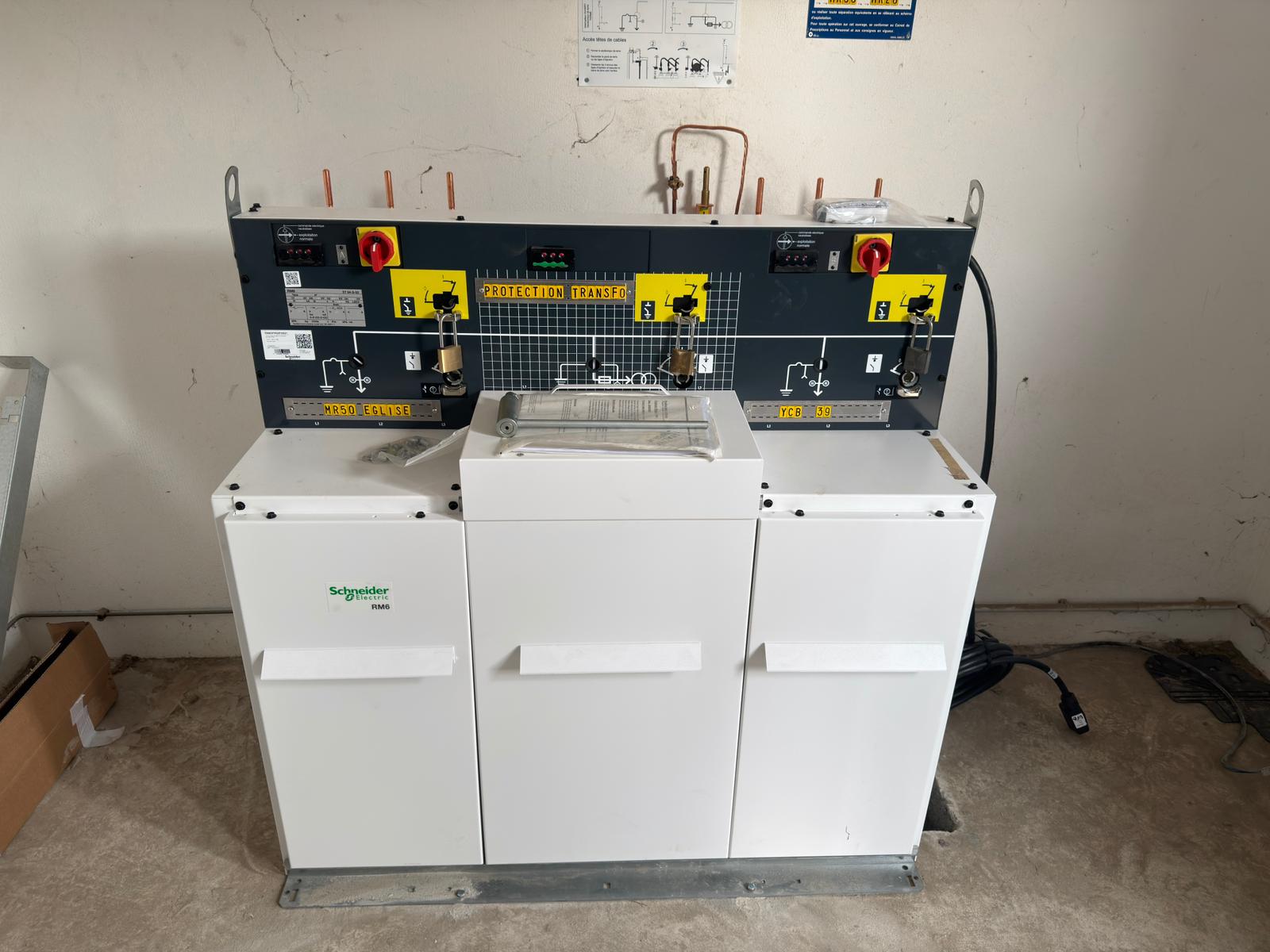

Nouveau : Schneider Electric RM6² (2024)
Comparaison des Caractéristiques Assignées
| Paramètre | Notation | Merlin Gerin RM6-HN (Ancien) | Schneider RM6² (Nouveau) |
|---|---|---|---|
| Numéro de Série | N° | 36223.1995 | SF252650124 |
| Tension Assignée | Ur / U | 24 kV | 24 kV |
| Courant de courte durée (1s) | Ith / Ik | 12.5 kA | 16 kA |
| Pouvoir de fermeture | Ima / Ip | 31.5 kA | 40 kA |
| Fréquence | Hz / fr | 50 Hz | 50 Hz |
| Courant nominal (Jeu de barres) | In / Ir | 400 A | 630 A |
| Tension de tenue aux chocs | Up / Uw | 125 kV | 125 kV |
| Année de mise en service | - | 1995 | 2024 |
Observation Technique : Le passage du modèle Merlin Gerin (1995) au Schneider RM6² (2024) permet une augmentation de 57% de la capacité de transit de courant (In) et une résistance aux courts-circuits accrue de 28% (Ima). Cette évolution garantit la conformité du poste aux nouvelles exigences de puissance du réseau Enedis.
